設備功能介紹：

　　影像測量?jī)x又名精密影像式測繪儀，它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量?jī)x器。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制?？蓪y(cè)量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔，也可輸入到WORD、EXCEL中，進行統計分析。

　　應用產品型號：

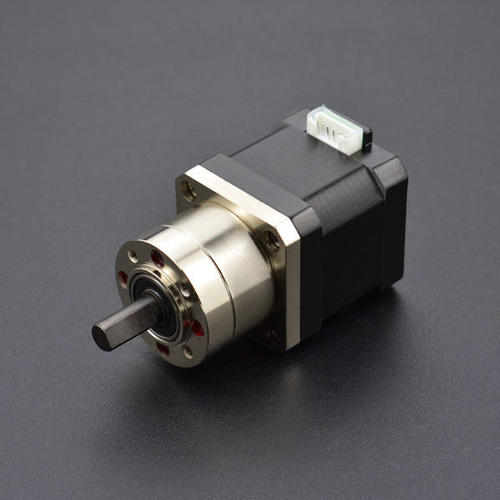

　　3個SSM17S-3AG

　　產品應用介紹：

　　X,Y,Z軸均采用步進步進電機，X和Y軸電機用于控制檢測平臺運動，Z軸電機用于控制CCD升降采像。之前一直使用日本COOL MUSCLE的CM1-P-17L30

　　應用環境參數：

　　負載：絲杠導軌負載

　　上位機：自主開發的嵌入式模塊控制系統

　　工作模式：脈沖&方向模式

　　電源電壓：24VDC開關電源

　　電機電流：1-2A

　　驅動細分：10000 step/rev;

　　電機轉速：最高轉速約36rps;

　　動作：兩軸插補運動。

　　客戶選用原因：
