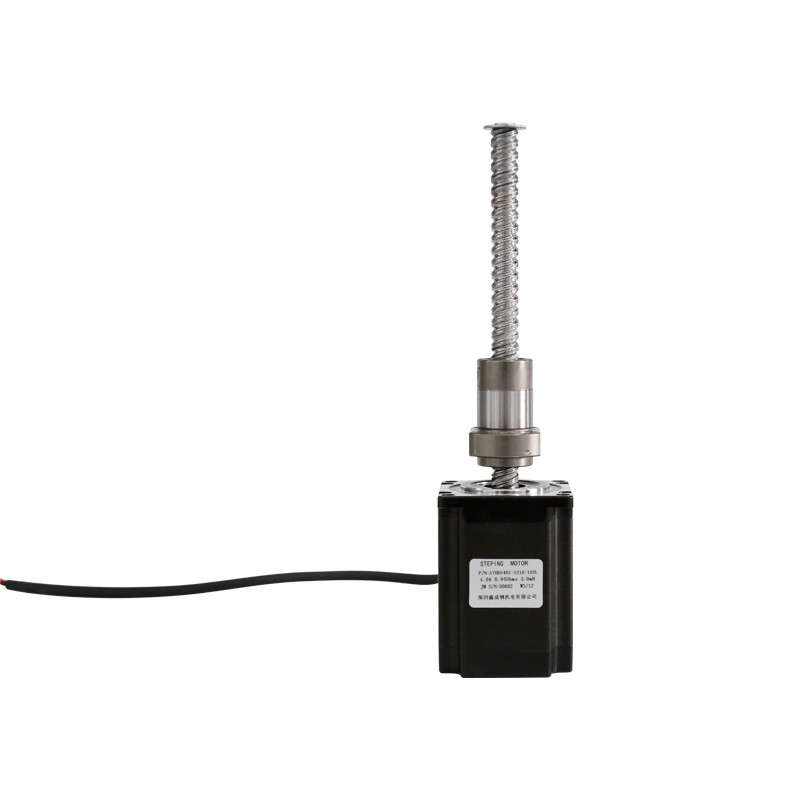

轉子不使用永磁體的步進電機（VR型或電抗型或可變磁阻型）已長期用于三相步進電機。 1986年，日本伺服公司研制出轉子上永磁體，定子磁極上齒的步進電機。定轉子齒距的組合可以獲得更高的角分辨率和扭矩。三相步進電機定子線圈的主極數是3的倍數，所以三相步進電機的定子主極數為3、6、9、12等。

假設轉子均為PM型或HB型，根據定子配置相應的轉子為二相、三相和五相。定子采用不產生不平衡電磁力的主極數最少的結構，即兩相為四主極，三主極。當相為3主極，第五相為5主極時，結構中會產生不平衡的電磁力，除特殊用途外，不采用上述結構。圖中定子的結構為兩相8主極、三相6主極、五相10主極，是最簡單的結構。

另一方面，用于雙極線圈的步進電機驅動電路，由于繞組采用Y或△接法，功率管數量為兩相8個，五相10個，三相三相。按照法律規定，3個出線口的驅動只需要6根功率管就足夠了。因此，考慮到電機與驅動器的一體化，三相步進電機結構最簡單，制造成本最低。

從定子相的奇偶數來看，奇數情況下驅動電路中開關功率管的數量比偶數情況下少。例如，三相步進電機的驅動功率管比兩相步進電機少。與兩相步進電機相比，三相步進電機電機在轉子齒數相同的情況下具有分辨率提高1.5倍、振動更低的優點，因此使用次數增加，價格降低。
