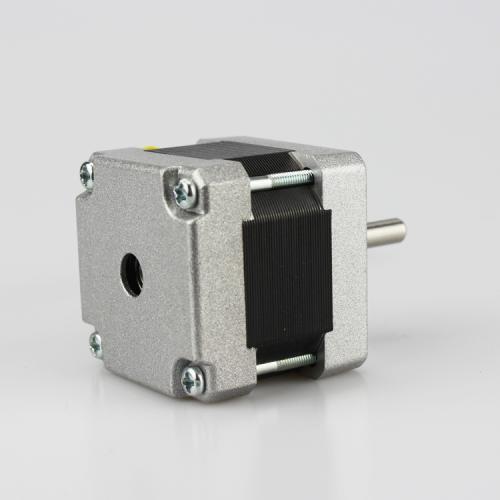

當將步進馬達接到驅動器時，請先確認電機電源已關閉。在驅動器通電期間，不能斷開電機。這里建議大家不要將電機引線接到地上或電源上。

　　四線馬達只能用一種方式連接。步進電機驅動器可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速和定位的目的。

　　六線馬達可以用兩種方式連接：串聯、中心抽頭。在串聯模式下，電機在低速下運轉具有更大的轉矩，但是不能像接在中心抽頭那樣快速的運轉。串聯運轉時，電機需要以低于中心抽頭方式電流的30%運行以避免過熱。

　　八線電機可以用兩種方式連接：串聯，并聯。步進電機驅動器可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速和定位的目的。串聯方式在低速時具有更大的轉矩，而在高速時轉矩較小。串聯運轉時，電機需要以并聯方式電流(Electron flow)的50%運行以避免過熱。

　　一般步進馬達都可以實現開環控制，即通過驅動器信號輸入端輸入的脈沖數量和頻率實現步進電機的角度和速度控制，無需反饋信號。步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度(稱為“步距角”)，它的旋轉是以固定的角度一步一步運行的。但是步進電機不適合使用在長時間同方向運轉的情況，容易燒壞產品，即使用時通常都是短距離頻繁動作較佳。
