步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度(稱為“步距角”)，它的旋轉是以固定的角度一步一步運行的?？梢酝ㄟ^控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速和定位的目的。

　　步進電機驅動器簡介:

　　步進電動機和步進電動機驅動器構成步進電機驅動系統。步進電動機驅動系統的性能，不但取決于步進電動機自身的性能，也取決于步進電動機驅動器的優劣。對步進電動機驅動器的研究幾乎是與步進電動機的研究同步進行的。

　　步進電機驅動器分類:

　　步進電機按結構分類：步進電動機也叫脈沖電機，包括反應式步進電動機、永磁式步進電動機、混合式步進電動機等。

　　反應式步進電動機：也叫感應式、磁滯式或磁阻式步進電動機。其定子和轉子均由軟磁材料制成，定子上均勻分布的大磁極上裝有多相勵磁繞組，定、轉子周邊均勻分布小齒和槽，通電后利用磁導的變化產生轉矩。一般為三、四、五、六相;可實現大轉矩輸出;步距角小;斷電時無定位轉矩;電機內阻尼較小，單步運行震蕩時間較長;啟動和運行頻率較高。

　　永磁式步進電動機：通常電機轉子由永磁材料制成，軟磁材料制成的定子上有多相勵磁繞組，定、轉子周邊沒有小齒和槽，通電后利用永磁體與定子電流磁場相互作用產生轉矩。一般為兩相或四相;輸出轉矩小;步距角大;斷電時具有一定的保持轉矩;啟動和運行頻率較低。

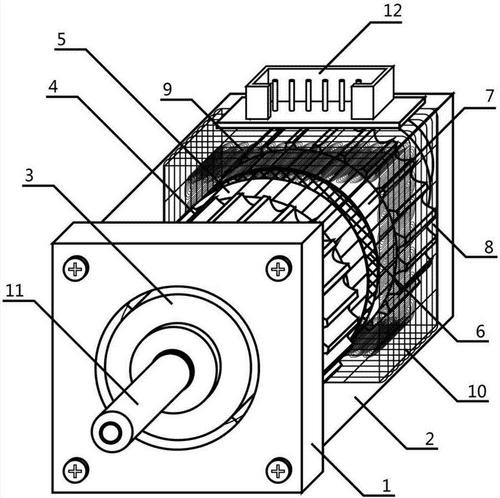

　　混合式步進電動機：也叫永磁反應式、永磁感應式步進電動機，混合了永磁式和反應式的優點。其定子和四相反應式步進電動機沒有區別，轉子結構較為復雜。一般為兩相或四相;須供給正負脈沖信號;輸出轉矩較永磁式大;步距角較永磁式小;斷電時無定位轉矩;啟動和運行頻率較高;發展較快的一種步進電動機。

　　步進電機驅動器系統控制:

　　步進電動機不能直接接到直流或交流電源上工作，必須使用專用的驅動電源?？刂破骺梢酝ㄟ^控制脈沖的個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。
