直線絲桿步進電機的型號命名規則及產品概述

　　直線步進電機型號的命名規則講解

　　直線步進電機命名規則，以：42E3415D5-180-G為例講解含義如下：

　　1.機座號:電機外形尺寸，42=42mm

　　2.電機結構種類:E代表外部驅動式，N代表貫通軸式，C代表固定軸式

　　3.電機的機身長度:34=34mm

　　4.表示10倍數電機峰值電流，15=1.5A

　　5.絲桿導程代碼:D5=絲桿直徑6.35mm,螺紋導程3.175mm的絲桿代碼;具體見電機絲桿導程代碼表

　　6.表示螺桿的長度:180=180mm

　　7.滾珠絲桿代號:G=表示滾珠絲桿。

　　直線絲桿步進電機產品概況

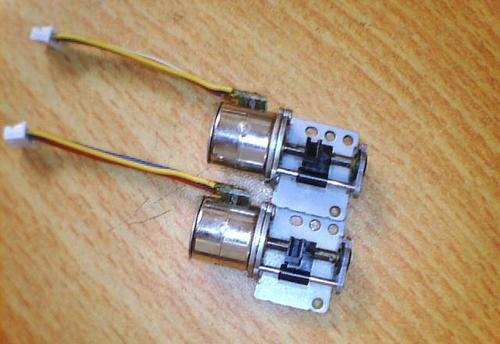

　　直線絲桿步進電機是以混合式步進電機作為動力源，通過獨有的技術將就紋傳動組件與電機轉子結合在起，將電機旋轉運動轉化為直線運動。電機生產的為那些需要在非常小的空間內進行高性能和優良耐久性設備設計的人員打開了一條新的途徑。

　　精密滾珠絲桿步進電機是通過滾珠絲杠作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，精密的滾珠結構具有很小的摩擦阻力，摩擦損失小、傳動效率高，精度高，定位準確，高速進給和微進給可能，軸向剛度高等等特點。廣泛應用于各種工業設備和精密儀器。
