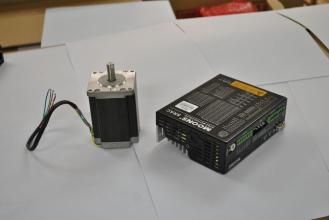

由于步進馬達及驅動器型號較多、種類較多，用戶在選擇時應有一定的講究，這樣才能以優的性能(xìng néng)、低的價格選擇好自己所需的產品。

　　1. 首先確定步進電機拖動負載所需要的扭矩。

　　簡單的方法是在負載軸上加一杠桿，用彈簧秤拉動杠桿，拉力乘以力臂長度既是負載力矩。步進電機驅動器可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速和定位的目的?；蛘吒鶕?jù)負載特性從理論上計算出來。

　　由于步進馬達是控制類電機，所以目前常用步進電機的大力矩不超過45Nm，力矩越大，成本越高，如果您所選擇的電機力矩較大或超過此范圍，可以考慮加配減速裝置。步進電機驅動器可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速和定位的目的。

　　2. 確定步進馬達的高運行(Windows)轉速。

　　轉速(Rotational Speed)指標在步進電機的選取時至關重要，步進電機的特性是隨著電機轉速的升高，扭矩降低，其降低的快慢和很多參數(parameter)有關，如:驅動器的驅動電壓(voltage)、電機的相電流、電機的相電感、電機大小等等，一般的規律(rhythmical)是：驅動電壓越高，力矩降低越慢;電機的相電流越大，力矩降低越慢。在設計方案時，應使電機的轉速控制在600轉/分或800轉/分以內，當然這樣說很不規范，可以參考〈矩-頻特性〉。

　　3. 根據負載大力矩和高轉速這兩個重要指標(target aim)，再參考〈矩-頻特性〉，就可以選擇出適合自己的步進電機。

　　如果您認為自己選出的電機太大，可以考慮加配減速裝置，這樣可以節約成本，也可以使您的設計更靈活。要選擇好合適的減速比，要綜合考慮力矩和速度的關系，選擇出佳方案。

　　4. 后還要考慮留有一定的(如50%)力矩余量和轉速余量。

　　5. 可以先選擇混合式步進馬達，如果由于價格因素，可以選取反應式步進電機。

　　6. 盡量選取細分驅動(Driver)器，且使驅動器工作在細分狀態。步進電機驅動為了進一步提高驅動系統的高頻響應，可采用升頻升壓功率驅動接口。這種接口對繞組提供的電壓與電機的運行頻率成線性關系。它的主回路實際上是一個開關穩壓電源，利用頻率-電壓變換器，將驅動脈沖的頻率轉換成直流電平，并用此電平去控制開關穩壓電源的輸入，這就構成了具有頻率反饋的功率驅動接口。

　　7. 選取時且勿走入只看電機力矩這一個指標的誤區，也就是說并非電機的扭矩越大越好，要和速度指標一起考慮(consider)。

　　8. 超小型驅動器和微型驅動器是靠外殼作為散熱(radiating)器的，應固定在較大、較厚的金屬板上或外加風機散熱，如果沒有散熱條件(tiáo jiàn)，而驅動器又工作在轉速較低的場合(這時驅動器發熱較大)，可以選用帶風機的90型驅動器代替。
