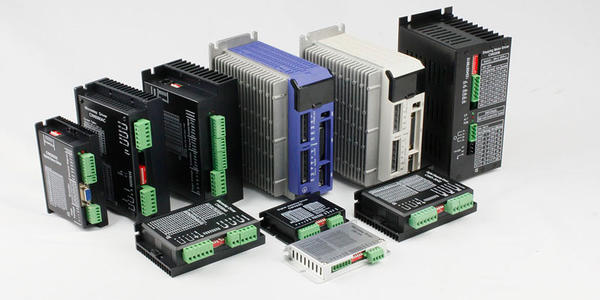

MA-2202系列兩相步進電機驅動器是依據PID電流操控核算規劃的高性價比細分型驅動器，具有優勝的功能體現，高速大力矩輸出，低噪音、低振蕩、低發熱，格外適宜OEM客戶的大批量使用場合。

　　MA-2202步進電機驅動器可經過撥碼開關挑選運轉電流和細分，有6種細分，6種電流供挑選，具有過壓，欠壓，相電流和總線電流過流維護，輸入輸出操控信號均選用光電阻隔。步進電機驅動器可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速和定位的目的。步進電機驅動為了進一步提高驅動系統的高頻響應，可采用升頻升壓功率驅動接口。這種接口對繞組提供的電壓與電機的運行頻率成線性關系。它的主回路實際上是一個開關穩壓電源，利用頻率-電壓變換器，將驅動脈沖的頻率轉換成直流電平，并用此電平去控制開關穩壓電源的輸入，這就構成了具有頻率反饋的功率驅動接口。

　　兩相步進馬達驅動器MA-2202的特性如下：

　　1.的數字電流操控供給的高速力矩;

　　2.主動設置電機參數和和電機電流操控裝備與抗共振阻尼設置;

　　3.使用通用的交流輸入80-265VAC，依據輸入電壓值挑選電壓開關的適宜檔位;

　　4.速度范圍-高達50rPHOTOSHOP;

　　5.細分設置-撥碼開關可選，6種細分設置：200，400，800，600，3200，6400，2800，25600，000，2000，4000，5000，8000，0000，20000，25000step/rev;

　　6.運轉電流-峰值設置，撥碼開關可選，8種電流設置：0.6A,0.8A,.0A,.2A,.6A,.8A,2.0A,2.;

　　7.閑暇電流-電機在停止s后主動削減供給電機的電流，撥碼開關挑選，2種閑暇電流設置：50%，90%;

　　8.抗共振-驅動器依據所挑選的步進馬達與負載的慣量比參數進行電流操控以進步體系的穩定性，進步電機整個速度范圍(fàn wéi)內的運轉平穩性。撥碼開關挑選。

　　9.操控形式-步進脈沖方向輸入或CW/CCW輸入，經過內部跳線開關設置;

　　10.輸入信號濾波-濾除脈沖信號噪音，可有用避免誤動作發作，撥碼開關可選，2MHz或50KHz;

　　11.細分插補-撥碼開關選定，可降低馬達運轉振蕩，進步運轉滑潤性;

　　12.自檢-執行圈，0.5rPHOTOSHOP，CW/CCW滾動測試，撥碼開關可選，ON或OFF;

　　13.電機庫-6位旋鈕開關用來挑選電機所需的數據庫。

　　希望咱們步進公司供給的智能步進電機驅動器產品優勝的功能、優良的質量和優異的性價比能夠幫助您成功完結運動操控項目。步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度(稱為“步距角”)，它的旋轉是以固定的角度一步一步運行的。
