步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度(稱為“步距角”)，它的旋轉是以固定的角度一步一步運行的。步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制電機，是現代數字程序控制系統中的主要執行元件，應用極為廣泛。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的。可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。

　　步進電機是一種感應電機，它的工作原理是利用電子電路，將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作，驅動器就是為步進電機分時供電的，多相時序控制器。其轉子上所用永磁磁鐵同樣是具有高磁密特性的稀土永磁材料，所以在轉子上產生的感應電流對轉子磁場(定義:傳遞實物間磁力作用的場)的影響可忽略不計。在結構上，它相當于一種多極對數的交流永磁同步電機。

　　由于輸進是三相正弦電流，因此產生的空間磁場呈圓形分布，而且可以用永磁式同步電機的結構模型(見圖)分析三相混合式步進電機的轉矩特性。為便于分析，可做如下假設：電機定子(組成:定子鐵芯、定子繞組和機座)三相繞組完全對稱;磁飽和、渦流(又稱:傅科電流) 及鐵心損耗忽略不計;激磁電流無動態響應過程。

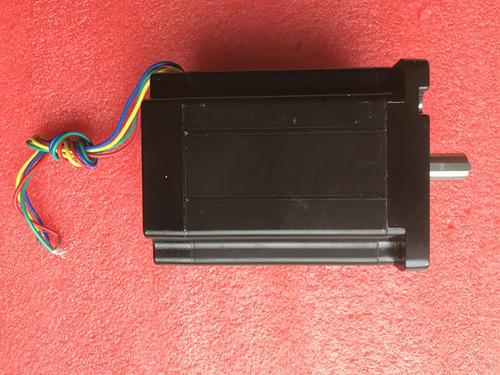

　　三相混合式步進馬達 一般把三相繞組連接成星形或者三角形，按照電路基本定理，三相交流電流之和為零。即iU+iV+iW=0。所以通常只需產生兩相繞組的給定信號，第三相繞組的給定信號可由其它兩相求得。同樣，只需要對相應兩相繞組的實際電流進行采樣，第三相繞組的實際電流可根據式求得。
